精密模架主要构成部分
精密模架主要由四部分构成:上模座,下模座,导柱,导套;
一、模座。属于标准件,根据生产需要选择合适的钢材,对其刚度,变形系数等物理性质有要求。
1、模座形状分为圆形和矩形。
2、带模柄的模座。可根据冲床的情况,制造一种或几种规格的通用模柄,然后按零件情况制出凸、凹模。
对一般冲孔、落料、弯曲、简单的拉深、校形等,均可采用此种方法。常用于批量小而品种多的冲压件生产。
二、导柱和导套。是引导模具行程的导向元件。

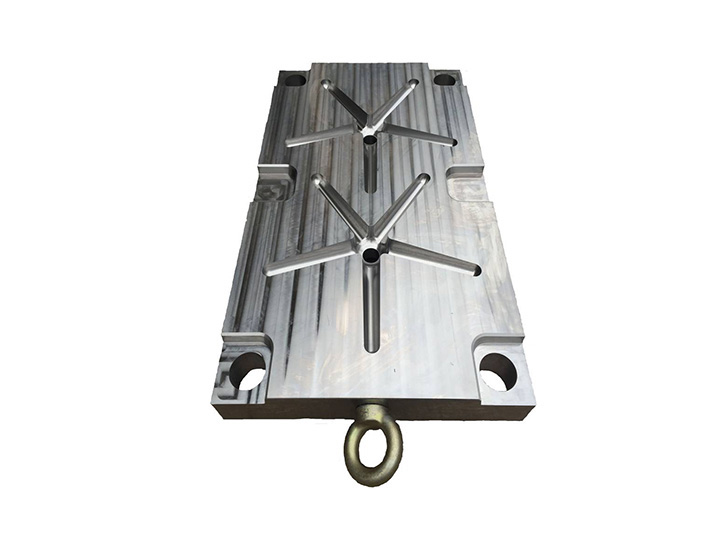

精密模架加工设备主要是铣床,磨床,钻床。铣床,磨床加工6个面光亮到规定尺寸。钻床将模架上的精密度要求不高的孔:如螺丝孔、吊环孔钻孔,攻牙。一副精密模架基本的要求就是需要顺利开模。开模顺利与否,与4个导柱孔的精密度,直接相关。所以一般情况都需要用CNC立式加工中心进行快速钻孔然后镗孔,以达到精密度。
