模架概况学习随着模架工艺的分节细化,模架制作的部件的规模化。模架与零部件的分别批量生产已经成熟。那框架的是指哪部分?基本构造又是如何的?下面为大家整理一些:
通常模架是由二类零件组成:
一类是工艺零件,这类零件直接参与工艺过程的完成并和坯料有直接接触,包括有工作零件、定位零件、卸料与压料零件等;
一类是结构零件,这类零件不直接参与完成工艺过程,也不和坯料有直接接触,只对模架完成工艺过程起保证作用,或对模架功能起完善作用,包括有导向零件、紧固零件、标准件及其它零件等。应该指出,不是所有的冲模都必须具备上述六种零件,尤其是单工序模,但是工作零件和必要的固定零件等是不可缺少的。
模架就属于结构零件,它主要作用:定位,固定的作用,导正凸模、凹模的间隙。模架除了提高精度外,装模也变的很方便,避免了因冲床精度引起的质量问题。

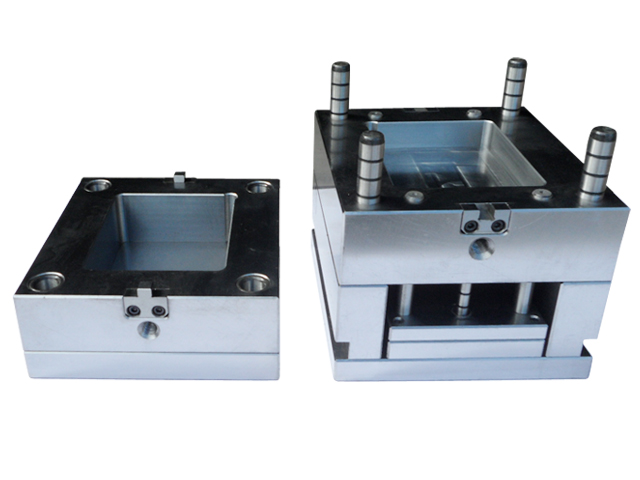

模架主要由四部分构成:上模座,下模座,导柱,导套。
1、模座。属于标准件,根据生产需要选择合适的钢材,对其刚度,变形系数等物理性质有要求。
A。模座形状分为圆形和矩形。
B。带模柄的模座。可根据冲床的情况,制造一种或几种规格的通用模柄,然后按零件情况制出凸、凹模。对一般冲孔、落料、弯曲、简单的拉深、校形等,均可采用此种方法。常用于批量小而品种多的冲压件生产。
2、导柱和导套。是引导模架行程的导向元件。
模架主要类别有:中间导柱模架,四角导柱模架,对角导柱模架。后侧导柱模架。
